Панели ЩО относятся к виду электротехнических устройств одностороннего обслуживания. Основная их задача — это прием и распределение электроэнергии, а также обеспечение защиты примыкающих линий от перегрузок и коротких замыканий. Данные устройства как правило используются для комплектования электрощитов напряжением 400 Ватт трехфазного переменного тока частотой 50 Гц.

Особенности устройства панелей ЩО и ее основные разновидности

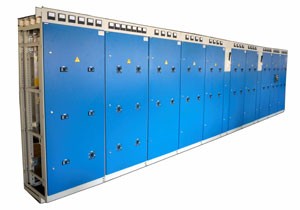

Внешне панели ЩО представляют собой металлическою конструкцию шкафного типа, изготовленную из нескольких листов металлического профиля толщиной 1,6 — 2 мм. Снаружи имеется дверь с замком. Внутри конструкции располагается рама, на которой размещается аппаратура: коммутационно-защитные устройства, электроизмерительные приборы, а также сборные шины. Корпус ЩО имеет защиту IP-21. В верхней части панели имеется кронштейн, который предназначен для фиксации сборных шин. Все провода и кабели крепятся к специальному уголку, расположенному в нижней части каркаса. Установка панелей в щит производится при помощи специальных крепежных элементов, которые включены в комплект вместе с устройством. В зависимости от своего функционального назначения существует несколько разновидностей панелей ЩО: вводные, линейные, с аппаратурой АВР, секционные и уличного освещения.

Обязательные условия эксплуатации

Монтаж и эксплуатация панелей ЩО должны осуществляться на высоте, не превышающей 1000 метров, при допустимой разбежке температуры от -45 до +45 градусов по Цельсию. Оптимальное значение температуры составляет +20 градусов по Цельсию, при относительной влажности воздуха 75-80%. Панели должны устанавливаться только в вертикальном положении и в специально отведенных помещениях. В атмосфере не должны содержаться какие-либо взрывоопасные пары и газы, а также токопроводящий мусор.

Сфера использования

Данные устройства применяются в электрощитах напряжением 400 Ватт трехфазного переменного тока частотой 50 Гц. Основная их задача – обеспечение электроэнергией объектов социальной инфраструктуры.

Преимущества использования

• Возможность ввода трёхфазной и однофазной электрической сети.
• Обеспечение стабильной работы электросети.
• Высококачественный защищенный корпус.
• Высокая степень защиты от удара током.

Преимущества покупки Панелей ЩО в нашей компании

• Профессиональная консультация опытного специалиста.
• Быстрый расчет в течении часа (по схеме заказчика).
• Гибкие условия сотрудничества.
• Качественный готовый продукт с гарантией 5 лет.
• Заботливый сервис.
